Installer une prise électrique en saillie dans son atelier : le guide pas à pas

Voilà, c'est le genre de question que l'on me pose souvent. Et elle mérite une réponse claire, surtout que beaucoup de monde se lance sans connaître les règles de base. Avant de parler de normes, parlons de ce qui vous amène ici.

Vous voulez une prise dans votre atelier. Pas envie de faire des saignées dans les murs, de sortir la poussière et de passer trois week-ends sur un chantier qui ne ressemble à rien. Vous avez raison. La prise en saillie, c'est LA solution pour un atelier. Rapide à poser, facile à déplacer, et franchement, une fois habillée d'une goulotte propre, ça rend très bien.

Mais attention. Un atelier n'est pas un salon. La poussière de bois, l'humidité d'un garage, les vibrations d'une machine… tout ça change la donne. On ne pose pas une prise en saillie dans un atelier comme on le ferait dans une chambre. Et c'est là que la plupart des guides en ligne vous laissent tomber.

Alors, comment faire ? Je vais vous montrer.

Votre atelier, ses contraintes : choisir la bonne prise en saillie

Un atelier, c'est un milieu hostile. Et je ne parle pas de votre beau-père qui vient "vous aider". La poussière fine de ponçage, les copeaux, l'humidité d'une dalle en béton, les chocs de la perceuse qu'on pose un peu vite… Tout ça, une prise standard ne le supporte pas.

Quand j'ai équipé mon propre atelier, j'ai commencé avec des prises "classiques" achetées en promo. Erreur. Au bout de six mois, la poussière de bois s'était infiltrée dans les mécanismes. Les prises grattaient. L'une d'elles a même fini par chauffer. J'ai tout remplacé par des modèles renforcés.

Comment choisir des prises pour un atelier ?

Voici les critères qui comptent vraiment, ceux que j'aurais aimé connaître avant de me lancer :

• L'indice de protection (IP) : il indique la résistance à la poussière et à l'humidité. Pour un atelier, visez un minimum de IP44. Si vous poncez beaucoup, montez à IP55 sans hésiter.
• L'indice de résistance aux chocs (IK) : c'est le critère le plus ignoré, et c'est dommage. Un IK07 minimum, c'est ce que je recommande. Si vous faites tomber un outil dessus, la prise ne doit pas se fissurer.
• Le nombre de prises par boîtier : dans un atelier, on branche plusieurs outils en même temps. Un boîtier double est le minimum, triple si vous avez un poste de travail central.
• Le matériau : les prises en saillie de bonne qualité ont un boîtier en polycarbonate, pas en plastique bas de gamme. Ça se voit à la finition, et ça se sent à la solidité.

Il existe aussi des prises en saillie extra plates. Elles sont plus discrètes, mais souvent moins robustes. Pour un atelier, je préfère la solidité à l'esthétique. Mais c'est un choix personnel, et les deux peuvent très bien fonctionner.

Quelle est la norme pour l'installation de prises électriques en saillie ?

La question revient sans cesse, et elle est légitime. La réponse courte : la norme NF C 15-100 s'applique, exactement comme pour toute autre installation électrique française. La pose en saillie ne vous dispense pas de la respecter.

Le principe de base, c'est que le boîtier d'une prise en saillie doit être visible et accessible. Il n'y a pas de règle spécifique de hauteur minimale pour une prise en saillie dans une pièce sèche, mais les habitudes de travail veulent qu'on la place à environ 30 cm du sol, ou à hauteur du plan de travail dans un atelier.

En revanche, il y a une règle absolue, quel que soit le type de pose : chaque circuit doit être protégé par un disjoncteur adapté, et l'ensemble par un disjoncteur différentiel de 30mA. C'est votre assurance-vie. Si vous tirez un câble pour votre atelier, il doit partir du tableau avec cette protection.

Un point que je vois souvent oublié : dans les zones humides (un garage avec une arrivée d'eau, par exemple), les distances minimales par rapport aux points d'eau de la norme NF C 15-100 s'appliquent. Un atelier au sous-sol avec un point d'eau, c'est un cas classique. Vérifiez ça avant de percer le premier trou.

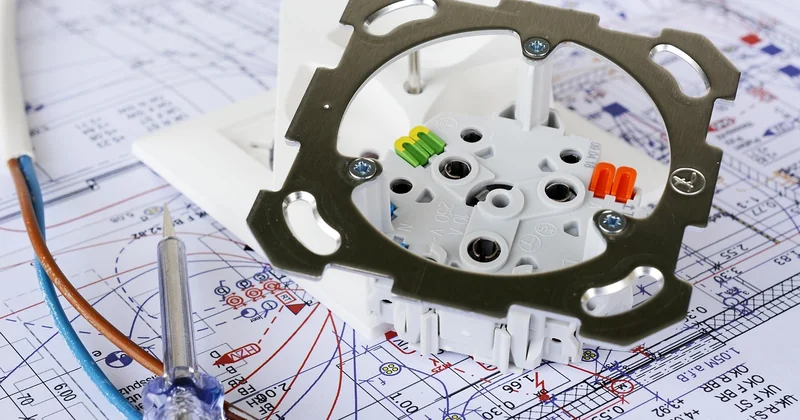

Guide pas à pas : installer une prise électrique en saillie dans votre atelier

Voici la méthode que j'utilise et que j'enseigne. Elle fonctionne sur un mur en dur avec une goulotte. C'est la configuration la plus courante dans un atelier.

Outils et matériel nécessaires

Vous n'avez pas besoin d'un arsenal. Voici la liste exacte de ce qu'il vous faut :

• Une prise en saillie avec son cadre et son boîtier
• Une goulotte adaptée à la section des câbles (15x16mm minimum pour deux fils de 2,5mm²)
• Du câble électrique (3G1,5mm² ou 3G2,5mm² selon la puissance, on en parle juste après)
• Un tournevis isolé, une pince à dénuder, une pince coupante
• Une perceuse avec une mèche adaptée au support (béton, brique, parpaing)
• Des chevilles et des vis adaptées au support (c'est crucial, on y revient)
• Un niveau à bulle (oui, même pour une prise en saillie, vous n'avez pas envie d'avoir une prise de travers)

Étape 1 : couper le courant au tableau

Ça paraît évident, mais on ne le répétera jamais assez. Coupez le disjoncteur du circuit sur lequel vous allez travailler, ou le disjoncteur général si vous n'êtes pas sûr du câblage. Et vérifiez avec un testeur que le circuit est bien hors tension. Pas "je pense que c'est bon", mais "je vérifie".

J'ai fait l'erreur une fois, jeune et pressé. Un contact entre le tournevis et la phase, une étincelle, et un trou dans le tournevis. Depuis, je vérifie toujours. C'est le genre de leçon qui ne s'oublie pas.

Étape 2 : tracer l'emplacement et poser la goulotte

Repérez l'endroit de la prise, puis le chemin le plus direct vers le point d'alimentation (une boîte de dérivation existante ou le tableau). Tracez un trait au crayon pour guider la goulotte.

Fixez la goulotte au mur. Pour un mur en béton ou en parpaing, percez en suivant le tracé, insérez les chevilles, puis vissez la goulotte. Utilisez un niveau pour vérifier que c'est droit. Ça semble être un détail, mais une goulotte de travers, ça se voit immédiatement.

Étape 3 : faire passer les fils dans la goulotte

Faites passer le câble dans la goulotte avant de la refermer. C'est le moment de vérifier que vous avez assez de longueur pour atteindre le boîtier de la prise. Mieux vaut trop long que trop court.

Étape 4 : fixer le cadre de la prise en saillie

Positionnez le cadre de la prise en saillie à l'endroit prévu, et vissez-le solidement au mur. Si vous êtes sur du placo, les chevilles Molly sont indispensables. Sur du parpaing ou de la brique creuse, des chevilles à expansion classiques suffisent, mais choisissez un diamètre adapté au support.

Étape 5 : raccorder les fils sur les bornes

C'est l'étape délicate. Voici les règles de base pour le raccordement :

• La phase (souvent le fil rouge ou marron) va sur la borne marquée L
• Le neutre (souvent le fil bleu) va sur la borne marquée N
• La terre (le fil vert/jaune) va sur la borne avec le symbole de mise à la terre

Dénudez chaque fil sur environ 8 à 10 mm, insérez-le dans la borne et serrez correctement. Tirez légèrement sur le fil pour vérifier qu'il est bien maintenu. Un fil mal serré, c'est un point chaud qui peut fondre.

Étape 6 : monter le mécanisme et refermer

Montez le mécanisme sur le support du cadre, puis encliquetez la façade. Vérifiez que tout est bien aligné et fixe. Il ne reste plus qu'à remettre le courant et à tester.

Quelle section de câble choisir pour un atelier ?

C'est LA question que les gens oublient de poser, et c'est un vrai piège. La puissance des outils d'atelier n'a rien à voir avec celle d'une lampe de chevet.

• Du 1,5 mm² avec un disjoncteur 16A : suffisant pour un éclairage ou de petits outils portatifs (perceuse, visseuse). C'est le circuit "usages légers".
• Du 2,5 mm² avec un disjoncteur 20A : nécessaire pour les machines à forte puissance comme une scie circulaire, un compresseur ou un poste à souder. C'est le circuit "prises spécialisées".

Mon conseil : si vous hésitez, partez sur du 2,5 mm². Pour une cinquantaine de centimètres de câble supplémentaire, vous êtes tranquille pour toutes les machines que vous pourriez acheter plus tard. Dans mon atelier, toutes les prises qui nourrissent les grosses machines sont en 2,5 mm² sur des circuits dédiés. Les prises "périphériques" (chargeur, éclairage) sont en 1,5 mm².

Le prix d'une installation : faire soi-même ou faire appel à un professionnel ?

Vous pouvez tout à fait installer votre prise en saillie vous-même. Le coût du matériel, c'est entre 15 € et 40 € selon la qualité de la prise et la longueur de goulotte. Pas grand-chose, en somme.

Si vous faites appel à un électricien professionnel, le prix de pose d'une prise en saillie se situe entre 40 € et 90 €, pose incluse. Le tarif dépend du nombre de prises à installer et de l'accessibilité de l'emplacement. Une prise au milieu d'un atelier encombré coûtera plus cher à poser qu'une prise à côté du tableau.

Ma recommandation : pour une prise simple, en respectant les étapes et en coupant le courant, un bricoleur soigneux s'en sort très bien. Mais si vous devez tirer une nouvelle ligne depuis le tableau, ou si vous n'avez aucune expérience de l'électricité, faites appel à un pro. Le prix est raisonnable, et vous dormirez tranquille.

Fixer sur du parpaing ou de la brique creuse : les pièges à éviter

La plupart des guides supposent un mur en placo. Mais un atelier, c'est souvent du parpaing, de la brique ou du béton. Et là, tout change.

Sur du béton ou du parpaing plein : une cheville à expansion classique (type cheville nylon) est parfaite. Percez avec une mèche béton du même diamètre que la cheville, dépoussiérez le trou, et vissez. Simple. Sur de la brique creuse : les chevilles standard ne tiennent pas. Elles tournent dans le vide et arrachent le matériau. Il faut des chevilles spéciales brique creuse ou des chevilles Molly. Elles se déploient derrière la paroi et offrent une excellente tenue. C'est le point le plus important si votre atelier est dans une vieille maison avec des murs en brique.

Prise en saillie ou encastrée : pourquoi la saillie gagne dans un atelier

La question ne se pose même pas, honnêtement. La prise encastrée est plus esthétique, certes. Mais pour un atelier, la prise en saillie présente des avantages décisifs :

• Pas de saignée dans les murs : vous ne fragilisez pas le mur, et vous ne produisez pas des tonnes de poussière.
• Installation rapide : une prise en saillie, c'est l'affaire d'une heure pour un bricoleur débutant.
• Évolutivité : vous pouvez facilement déplacer une prise ou ajouter une goulotte pour alimenter un nouveau poste de travail.
• Maintenance simplifiée : si un fil lâche, vous ouvrez le boîtier en deux minutes, sans casser du plâtre.

La prise encastrée a sa place dans une pièce de vie. Dans un atelier, elle apporte des complications inutiles pour un gain esthétique marginal.

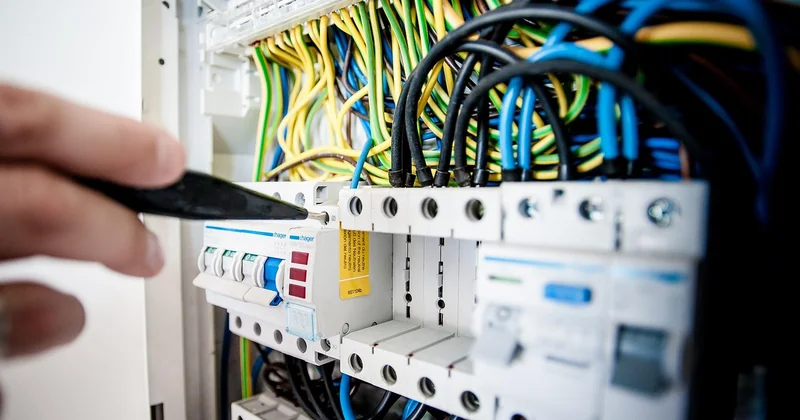

Sécurité : les erreurs qui coûtent cher

Parlons des erreurs que je vois tout le temps, et que j'ai moi-même commises. La première, c'est de négliger la protection du circuit. Un circuit de prises en atelier doit être protégé par un disjoncteur divisionnaire adapté à la section du câble (16A pour du 1,5mm², 20A pour du 2,5mm²), et par un interrupteur différentiel 30mA en amont.

La deuxième erreur, c'est le serrage des connexions. Un fil mal serré, c'est une résistance électrique qui chauffe. Dans un atelier avec de la poussière de bois, un point chaud, c'est un départ de feu potentiel. Serrez fermement, vérifiez en tirant sur chaque fil, et n'hésitez pas à resserrer après quelques semaines de fonctionnement.

La troisième erreur, c'est d'utiliser un câble de mauvaise qualité. Du câble de récupération, d'occasion, ou de marque inconnue, c'est non. Achetez du câble neuf dans un magasin de bricolage, avec la certification NF. Ça coûte quelques euros de plus, et ça n'a pas de prix pour votre sécurité.

Et pour finir, une question que je me suis longtemps posée : faut-il un circuit dédié pour les grosses machines ?

Oui. Une scie circulaire ou un compresseur peuvent tirer plus de 2000W en fonctionnement. Si vous branchez plusieurs machines sur le même circuit et qu'elles fonctionnent en même temps, vous sautez le disjoncteur en pleine coupe. C'est agaçant, et ça peut être dangereux si une machine s'arrête brutalement avec une lame en rotation.

Le boîtier et la goulotte : le détail qui change tout

Un point que je n'ai vu traité nulle part, et qui fait pourtant toute la différence dans un atelier : le boîtier en saillie avec presse-étoupe. Un presse-étoupe, c'est un système de serrage qui maintient le câble à l'entrée du boîtier et empêche la poussière de s'infiltrer.

Les boîtiers basiques ont une simple ouverture en plastique où le câble passe à nu. Dans un atelier, c'est insuffisant. La poussière fine s'infiltre, s'accumule, et peut provoquer des arcs électriques ou des faux contacts.

Choisissez un boîtier avec un presse-étoupe, ou ajoutez un passe-câble étanche. C'est un petit détail, quelques euros, et ça vous évitera de démonter votre installation dans deux ans.

Pour finir : votre atelier mérite cette prise

Voilà, vous avez toutes les cartes en main. L'installation d'une prise électrique en saillie dans un atelier, ce n'est pas sorcier, mais ce n'est pas non plus une opération à prendre à la légère. La norme NF C 15-100, la section du câble, le choix du boîtier, la qualité de la fixation… chaque détail compte.

Pensez-y quand vous brancherez votre scie circulaire ou votre compresseur. Une installation bien pensée, c'est celle qui vous permet de travailler sans vous poser de questions, en toute sécurité, poussière ou pas poussière.

Et si vous hésitez encore sur un point, une seule question à vous poser : est-ce que je me sentirais tranquille en laissant cette prise branchée toute une journée de travail ? Si la réponse est non, corrigez le tir. Votre atelier vous dira merci.
